22년도 여름방학 프로젝트
Object Detection 공부 용으로 시작
목표는 룬 해방시 생기는 화살표를 정확하게 맞추는것
공부 목적. 악의적인 목적으로 사용하지 않음
초기 설계
CNN 만으로 구현을 시도하였음
- 게임 화면에서 룬 영역을 추출
- 룬 영역을 일정 간격으로 4개를 슬라이싱
- 각 이미지를 CNN으로 분류
CNN 분류기는 기본 500장의 라벨링된 데이터에 색조와 방향을 조정하고, 노이즈를 추가하여 데이터를 증식시켰고, 약 1500장의 이미지를 학습데이터로 사용하였다.

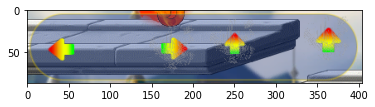

추출된 룬 영역
이상적인 슬라이싱
문제가 되는 경우
발생한 문제점
- 룬은 랜덤한 간격을 가진다 -> 넉넉하게 슬라이싱해도 서로 섞이는 문제 발생
- 위의 문제점으로 화살표의 위치가 들쭉날쭉이라 분류의 정확도가 감소
초기 설계 개선
어짜피 이미지가 섞인다면 차라리 전체 룬 영역 이미지에서 CNN의 방식처럼 일정 간격(stride)으로 조금씩 이동하면서 각각 분류시킨후 분포에 따라 분류를 시키기
조금씩 이동

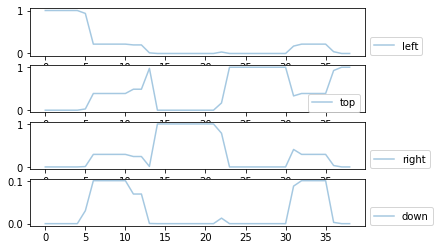

분포
참고로 left right top top 이였다.
결과
- 시도는 좋았으나, 잘려진 부분의 이미지를 잘 분류하지는 못했다.
- 이전보단 결과가 좋긴한데, 그래도 분류에 오류 발생
Object Detection 사용
이전 방식으로 계속 하다간 끝이 안날것 같아 변경 Yolo v4를 사용하였다.
변경된 설계
- 룬 영역 추출 까지는 동일. 이미지 사이즈를 416x416으로 확장
- 이미지를 통째로 Yolo에 넣기
- 결과 출력

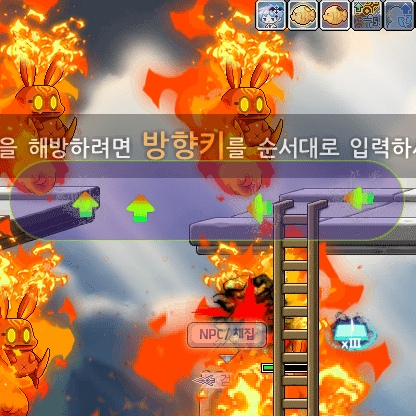

416 사이즈로 뽑기

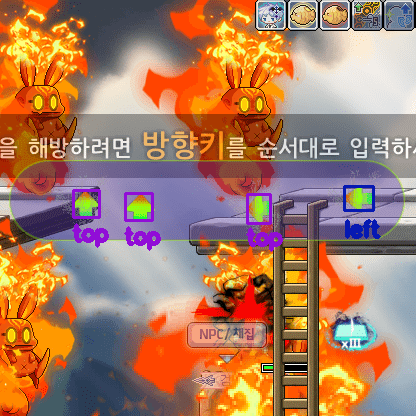

출력
결과
- 룬 자체는 잘 찾았다. 다만 방향을 제대로 분류하진 못했다.
- Yolo가 방향성도 고려하여 학습을 하나?
- 학습 데이터(약 1500장)가 적어서 그럴지도
분류기 추가
- 어짜피 룬 자체는 잘 찾으니, 찾은 룬 이미지를 그대로 분류기에 넣어버리기.
- 이미지 사이즈가 다르니, 학습데이터를 조정후 다시 학습시켰다.
분류기에 넣기
출력
1
2
[5.5755044e-17 2.5297098e-11 1.0000000e+00 2.5603323e-13]
right
결과
- 잘 찾아내고 분류도 잘함
- 실제 게임에서 약 500번 정도 룬 이미지를 수집하고, 돌려봤는데 놀랍게도 실패는 없더라.
끝내면서
- Yolo는 ROI를 찾으면서 동시에 분류를 하여 속도가 빠르다.
- 근데 여기서는 분류기를 추가로 넣었으니 의미가 없지 않나.
- 차라리 Masked R-CNN으로 만들었다면, 추가로 분류기를 안 넣어도 잘 찾지 않았을까?
